遠傳渦輪流量計產品概述

LWG渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

遠傳渦輪流量計特點

1、壓力損失小，葉輪具有防腐功能。

2、具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。

3、采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。 具有非線性精度補償功能的智能流量顯示器。修正公式精度優于0.02%。 4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可 靠性高。 5、采用EEPROM對累積流量，儀表系數進行掉電保護。保護時間大于10年。

遠傳渦輪流量計主要技術參數

◆ 流量計規格，基本參數和性能指標

◆ 準確度：0.5級、1.0級；

◆ 使用條件：

1）環境溫度-20℃～50℃；

2）相對溫度：5%～95%；

3）被測介質溫度：-20℃～120℃；

4）大氣壓力：86KPa～106KPa；

5）防爆等級：ibⅡBT4

◆ 信號傳輸距離：傳感器至顯示器的距離可達1000m。

遠傳渦輪流量計電氣特性

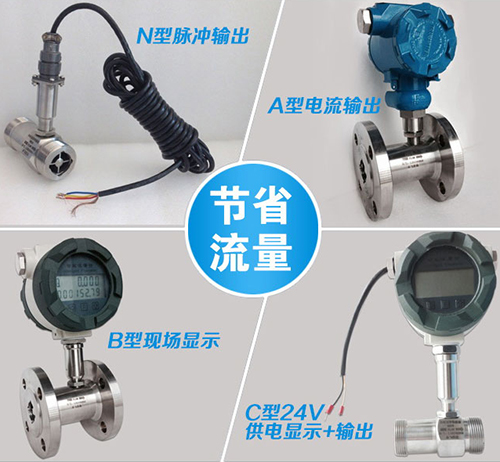

1、顯示方式：

1）LWG遠傳顯示：脈沖輸出（配顯示儀表）；

2）LWY現場顯示：7位LCD顯示累積流量，單位（m3），7位LCD顯示瞬時流量，單位（m3/h）

3）LWGB渦輪流量變送器：（配顯示儀表）。

2、輸出功能：

1）LWG脈沖輸出，p-p值由供電電源確定；

2）LWY可帶脈沖輸出或4～20mA兩線制電流輸出；

3）LWGB4～20mA兩線制電流輸出。

3、供電電源：

1）LWG：DC5-24V

2）LWY：3V鋰電池安裝于儀表內部可連續使用八年以上；

3）LWGB：DC24V。

4、儀表結構及安裝方式

1）儀表安裝采用法蘭連接，螺紋連接及夾裝式；

2）安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應，下游直管段應（DN 為管道內徑）。

3）傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

4）為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；

5）傳感器露天安裝時，請做好放大器插頭的防水處理；

6）傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。

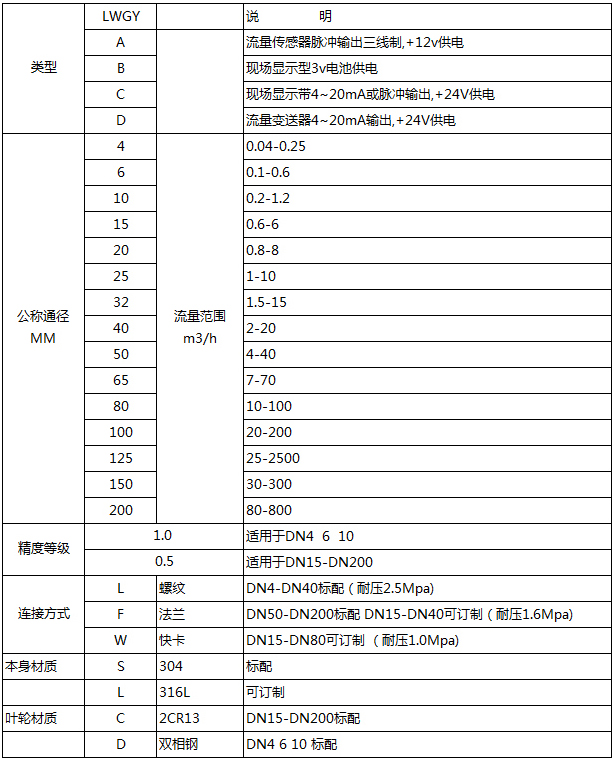

遠傳渦輪流量計選型表

說明：

DN4～DN40管徑的傳感器為螺紋連接，*大工作壓力為6.3MPa。

DN50～DN200管徑的傳感器為法蘭連接，*大工作壓力為2.5MPa。

DN4～DN10管徑的傳感器配有前后直管段和過濾器。

DN15～DN40管徑如需法蘭連接，訂貨時說明。

高壓型及特色要求訂貨時說明。

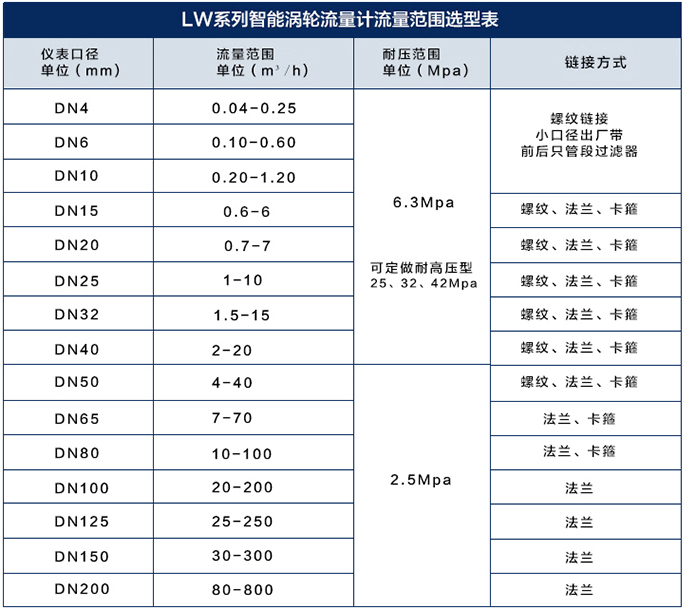

遠傳渦輪流量計流量范圍
