金屬管浮子流量計原理與結構

點擊次數:4533 發布時間:2021-03-16 09:07:04
金屬管浮子流量計

金屬管浮子流量計結構

LZ列金屬管浮子流量計主要由兩大部分組成:測量管和KMD指示器。測量管包括錐管或孔板、導向 器、止動器、浮子等部件,指示器包括磁隨動系統、指 針、刻盤、線路等組件。

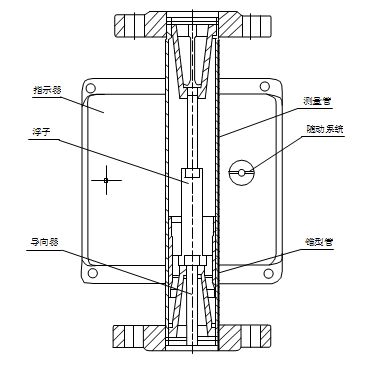

金屬管浮子流量計結構圖

金屬管浮子流量計工作原理

被測介質自下而上流經測量管浮子上下端產生差壓 形成上升力,當浮子所受上升力大于浸在流體中浮子重 量,浮子便上升,環隙面積隨之增大,環隙處流體流速 訊速下降,浮子上下端差壓降代,作用于浮子的上升力 隨著減小,直到上升力與浸在流體中浮子重量平衡時, 浮子便穩定在某一位置,浮子位置的高低即對應著被測 介質流量的大小。
浮子內置磁鋼,在浮子隨介質上下移動時,磁場隨浮子 的移動而變化。
a.對于就地型,由就地指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動,同時帶動指針,通過刻度盤指示出此 時流量大小。
金屬管浮子流量計就地型原理圖
b.對于智能型,由智能型指示器中的隨動磁鋼與浮子的 內磁耦合,而發生轉動,同時帶動傳感磁鋼及指針,通過一 個磁傳感器將磁場變化轉化成電信號,經A/D變換,數字濾 波,溫度補償,微處理器處理,D/A輸出,LCD液晶顯示,來 顯示出瞬時流量及累積流量大小。

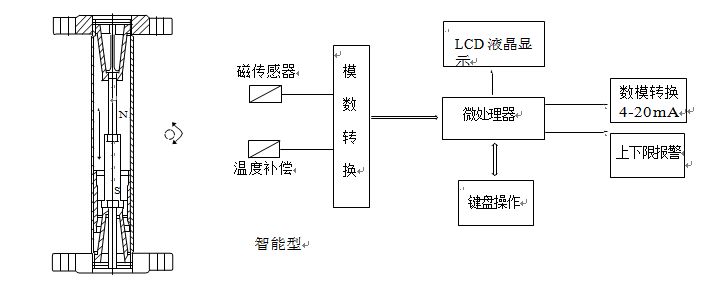

金屬管浮子流量計智能型原理圖

金屬管浮子流量計主要特點

1、適用于小口徑和低流速介質流量測量
2、工作可靠,維護量小,壽命長
3、對于直管段要求不高
4、較寬的流量比10:1
5、雙行大液晶顯,可選現場瞬時/累計流量顯示,可帶背光
6、單軸靈敏指示
7、非接觸磁耦合傳動
8、全金屬結構,適于高溫、高壓和強腐蝕性介質
9、可用于易燃、易爆危險場合
10、可選二線制、電池、交流供電方式
11、多參數標定功能
12、帶有數據恢復,數據備份及掉電保護功能
